5000BPH 2019 Empaquetado automático de la botella de cristal de la máquina que capsula del llenado de la bebida del nido de pájaro

Cantidad:
  • UT14-12-5
  • U TECH
Descripción y flujo

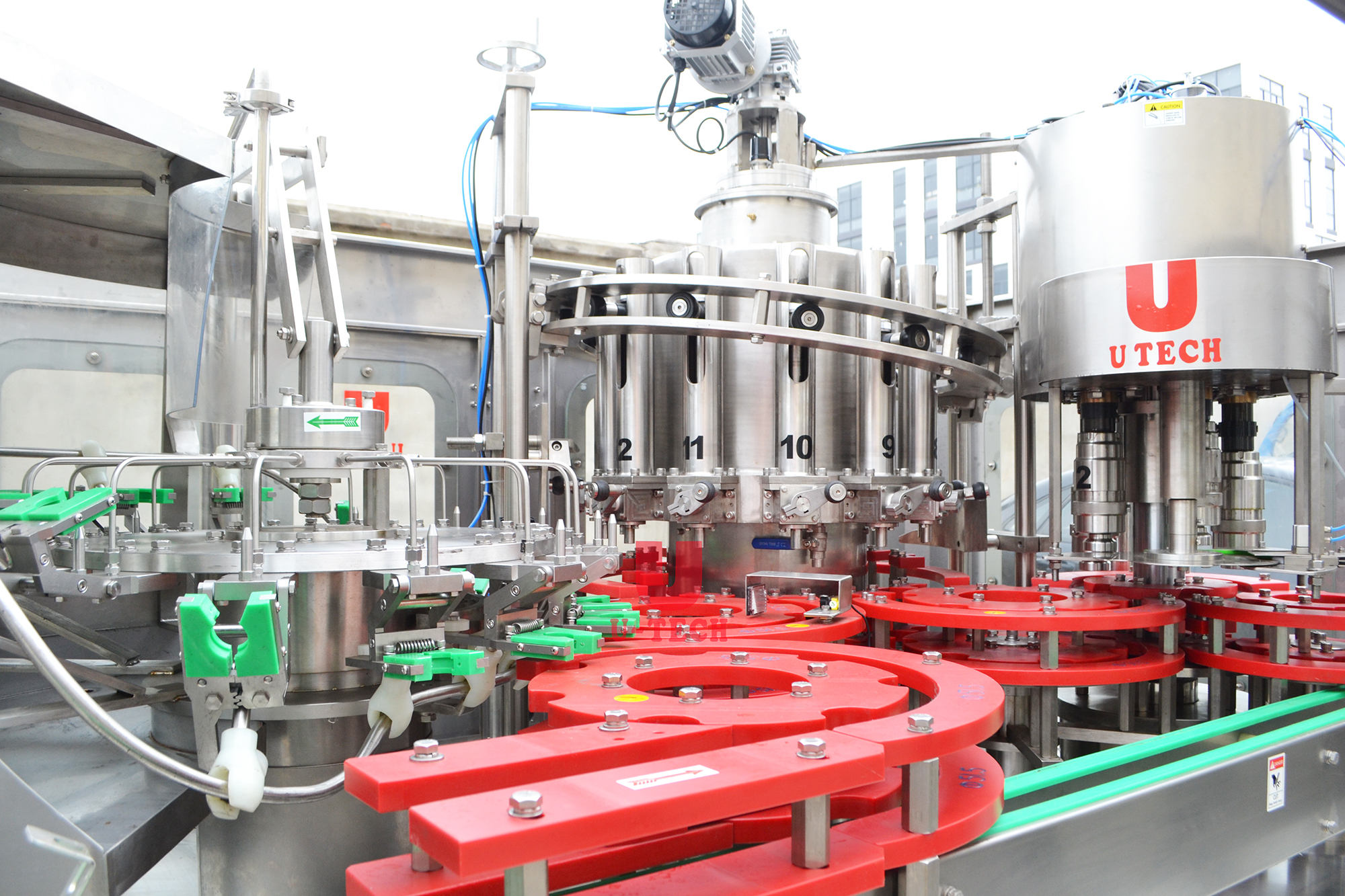

Esta es una máquina de llenado y taponado de enjuague de botellas pequeñas 3 en 1 completamente automática que es del tipo de llenado de pistón. Puede ser aplicable para todo tipo de aceite, nido de pájaros, salsa de frutas y verduras (con o sin pieza sólida), bebida granulada cuantifica el llenado y el taponado. Tiene un sistema de control PLC y es fácil de operar.

La máquina es una especie de máquina llenadora profesional para nidos de pájaros que se aplica a botellas de vidrio. Está hecho de acero inoxidable SUS304 de alta calidad. Los componentes principales se procesan con precisión mediante una máquina herramienta CNC. La máquina adopta fotoelectricidad avanzada para detectar el estado de funcionamiento. Sin botella sin relleno. Se da cuenta de la conversación hombre-máquina debido a la aplicación de la pantalla táctil para la operación.
Parámetros técnicos
Modelo
UT14-12-5
Estaciones
Lavado 14 relleno 12 taponado 5
Capacidad
5000 bph
Poder total
Aproximadamente 3 kw
Dimensions
2600 * 1900 * 2500 mm
Peso
3000 kg
Imágenes detalladas

Principales características

1.La botella se ingresa mediante un transportador de aire, la velocidad de entrada de la botella es rápida y la forma de la botella no se cambia debido a la adopción de una forma de cuello de botella de sujeción colgante.


2.Adoptando la forma de cuello de botella de sujeción para lavar la boca de la botella y evitar tocar la boca del tornillo, adoptando la forma de cuello de botella de sujeción en todo el proceso de transporte. Cuando cambia el tipo de botella, debe cambiar el tablero relacionado con el diámetro de la botella.


3.El llenado adopta una estructura de alimentación de cilindro, la válvula de llenado adopta una alta velocidad de llenado y una válvula de caudal másico que controla el nivel de líquidos con precisión y sin pérdidas.


4.El taponador de rosca adopta tecnologías avanzadas francesas que pueden enroscar el tapón rápidamente al sujetar la botella.


5.El PLC y el transductor se eligen entre marcas de fama internacional, como SCHNEIDER, MITSUBISHI, etc.

Sistema de procesamiento de nidos de pájaros
1 hervidor con chaqueta
Capacidad: 600L
Potencia: 0,75 KW
2.Elevador de lavado
Tamaño total: 4000 * 1200 * 1400 (mm) Ancho neto de la correa: 800 mm
Fuente de alimentación: 380v / 50Hz
Potencia total: 4kW
Salida: 400 kg / hora
Material: acero inoxidable 304
Método de descarga: descarga automática.

3.Cesta de material

Tamaño: 0.8 * 0.8 * 0.1M 
Material: SUS304, con malla de 1 MM

4. Tanque de lixiviación

Tamaño: 1 * 1 * 1 M 
Material: SUS304, 38,1 mm con orificio de drenaje

5.tabla de selección manual

Tamaño: 1.2 * 1.2 * 1MSUS304
6 tanque de fusión de azúcar
a. Capacidad: 300L
segundo. Form: tipo vertical cerrado de tres capas
C. Material: AISI304, revestimiento interior de 2,5 mm, chaqueta de nido de abeja de 1,5 mm, subcontratación de 1,2 mm, aislamiento de espuma de poliuretano de 40 mm
re. Pulido interno y externo 250 # o 304 2B
mi. Calibre de entrada y salida: ¢ 25 estilo clip
F.Energía: AC380V, 50HZ, 0.75kw, 49RPM
gramo.Configuración: boca de inspección, agitador, termómetro, capucha transpirable, cabezal de limpieza CIP
7.Bomba de jarabe
Material: SUS304
Estructura: sellado mecánico de aleación dura
8.Filtro de jarabe
Especificación: Ф300H500mm
Presión: 0.2Mpa
Material: acero inoxidable SUS304
Capacidad: 0.5T
9.Tanque mezclador
Especificación: Ф1050 H1050mm
Potencia: 0,75 kW
Material: acero inoxidable SUS304
Capa única: con agitador
Capacidad: 1000L
10.bomba
a. capacidad: 1000-2000l / H H = 20mH2O
segundo. forma: autocebante de grado alimenticio
C. Energía: AC380V, 50HZ, 0.75-1.1kw
re. El material en contacto con el producto es AISI304
11.Tanque de almacenamiento de alto nivel
a. capacidad: 300L
segundo. forma: tipo vertical cerrado de dos pisos
C. Material: AISI304, revestimiento interior de 2 mm, subcontratación de 1,2 mm, aislamiento de espuma de poliuretano de 40 mm
re. Pulido interno y externo 250 # o 304 2B
mi. ¢ 38
F. Energía: AC380V, 50HZ, 0.75kw, 49RPM
gramo. Configuración: boca de inspección, agitador, sensor de nivel, campana transpirable, cabezal de limpieza CIP
Bomba 12.CIP
a. capacidad: 8000L / H H = 18mH2O
segundo. forma: autocebante de grado alimenticio
C. Energía: AC380V, 50HZ, 1.5kw
re. El material en contacto con el producto es AISI304
15.Máquina CIP
Material: SUS304
Estructura: tipo 3 tanques, control automático

ModeloUT 14-12-5
Lavado de cabezas14
Llenado de cabezas12
Taponando cabezas5
Capacidad4500-5000BPH (500ml)
Botellas adecuadasDiseño por parte de vidrio
Ingrese la presión de la fuente0,7 MPa
Ingrese el consumo0,8 m3 / min
Presión de agua de la enjuagadora0.20.25MPa
Consumo de agua enjuagadora1-2 t / hora
Trabajo AC380V
Control DC24 V
Potencia del motor principal2,2 kW
Poder principal5.5KW
Diamension2260X1610X2750mm
Peso4000 kg
